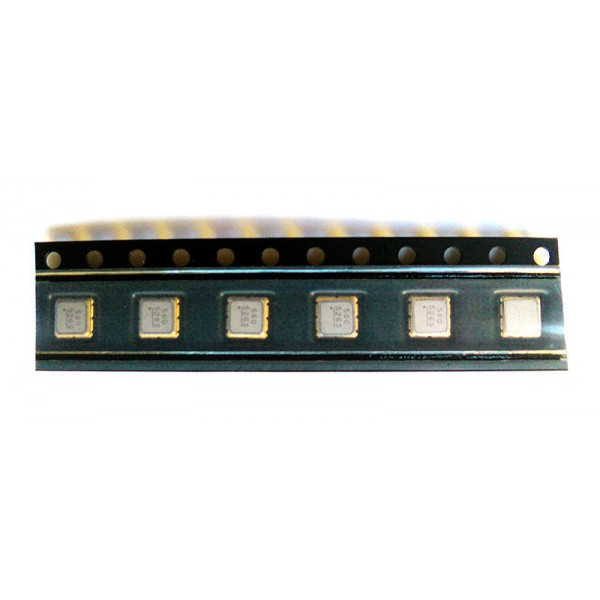

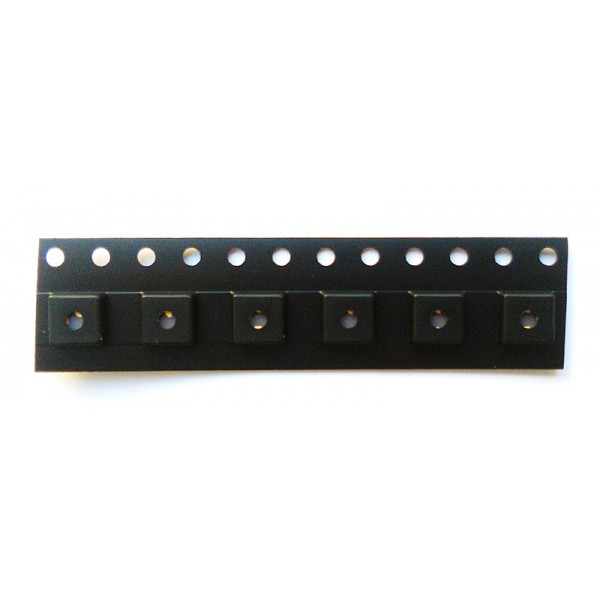

SAW filtr 403,5MHz nejen pro radiosondy RF1419D úzkopásmová propust pro 400MHz

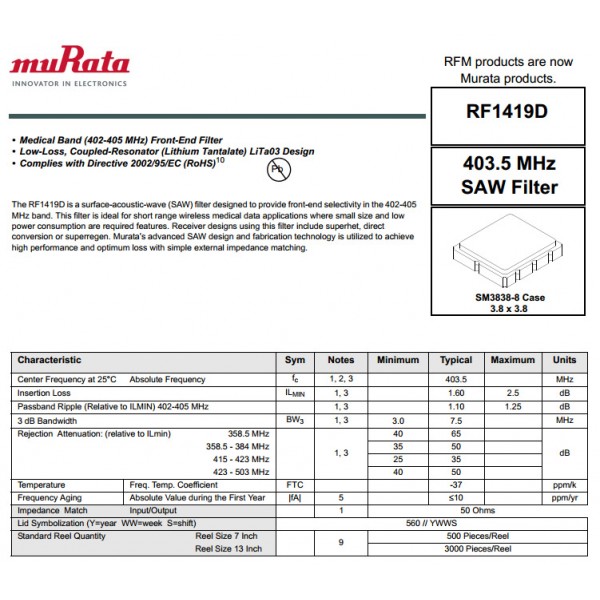

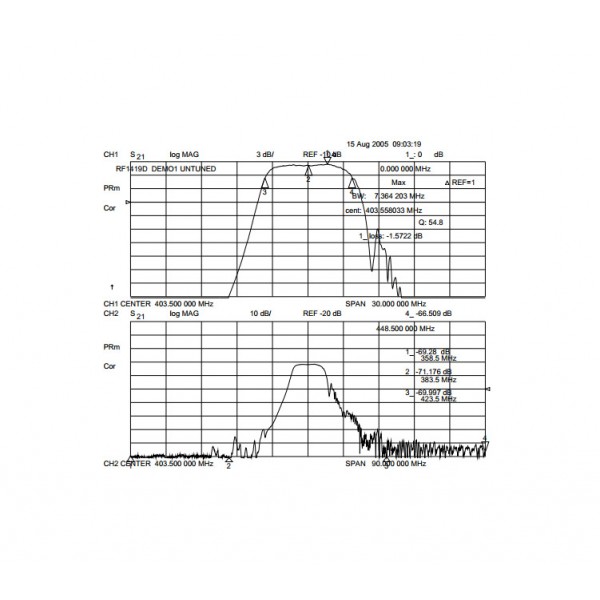

Úzkopásmový filtr - propust v pásmu 400MHz využívajícího se např. v oblasti medicíny, meteorologie, aj. Filtr je ostrý a propouští frekvence mezi 400 až 407MHz, tedy mj. pásmo používané pro aerologický meteorologický průzkum - radiosondy. Útlum v pásmu propusti 1,5dB, v ostatních pásmech 70dB. Viz. technické informace v záložce "více informací".
Úzkopásmový filtr - propust v pásmu 400MHz využívajícího se např. v oblasti medicíny, meteorologie, aj. Filtr je ostrý a propouští frekvence mezi 400 až 407MHz, tedy mj. pásmo používané pro aerologický meteorologický průzkum - radiosondy. Útlum v pásmu propusti 1,5dB, v ostatních pásmech 70dB. Viz. technické informace v záložce "více informací".
Co to je SAW

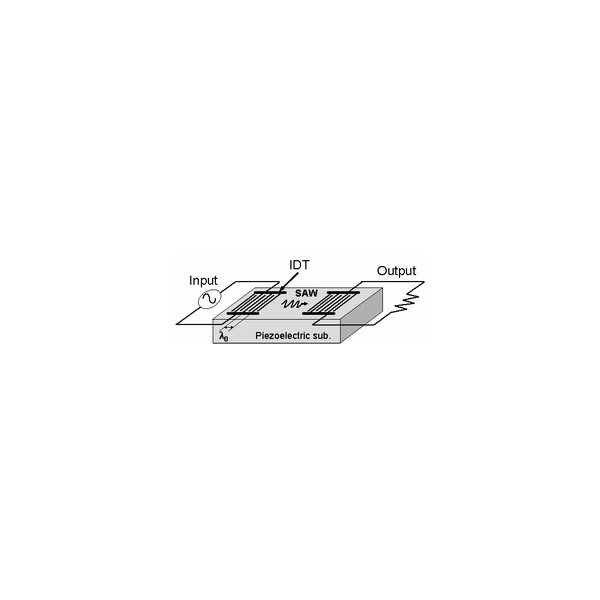

Technologie SAW (Surface Acoustic Wave - povrchová zvuková vlna), je známa přes 100 let, začala se uplatňovat teprve nedávno. Umožňuje vyrábět přesné filtry, oscilátory, citlivé senzory, i multimediální uživatelská ovládací rozhraní. Zatímco SAW filtry a oscilátory najdeme v oblasti bezdrátového přenosu dat a telekomunikací, SAW senzory mohou měřit pohyb, zrychlení, teplotu, tlak, i chemické složení látek a mnoho dalších odvozených parametrů a veličin.Surface Acoustic Wave je akustická vlna pohybující se podél povrchu materiálu s určitou pružností, přičemž amplituda se tlumí exponenciálně s hloubkou substrátu. Tento druh vln se využívá v piezoelektrických součástkách zvaných SAW. Technologie SAW se využívá v obvodech filtrů, oscliátorů, různých senzorů, dotykových displejů apod.Princip technologie SAW objevil již v roce 1887 pan Rayleigh, když zjistil podmínky pro šíření povrchové akustické vlny. Vzájemná závislost amplitudy a rychlosti šíření vlny umožňuje SAW použít pro senzory přímo citlivé na změny hmoty a mechanických vlastností povrchu v prostoru šíření vlny.Elektronické SAW součástky obvykle využívají jednoho nebo více měničů IDT ke konverzi elektrického signálu na akustickou vlnu a zpět s využitím piezoelektrického efektu určitých materiálů (křemenný krystal, lithiumniobát, lithiumtantalát, LGS apod.). Tyto součástky jsou produkovány s použitím běžných procesů využívaných ve výrobě křemíkových integrovaných obvodů.Technologie SAW se již delší dobu využívá mnoha typech integrovaných obvodů využívaných v oblastech senzoriky, datových komunikací, HMI apod. Patrně mezi nejznámější patří SAW filtry, které se těší stále větší oblibě vlivem masivního rozšíření mobilní komunikace a mobilních telefonů. Proti jiným technologiím filtrace (DSP - digital signal processors, křemenných krystalů, LC filtrů apod.) poskytují vyšší výkon za nižší cenu.
